丝杆升降机

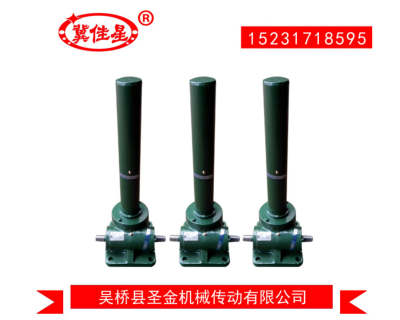

SWL蜗轮丝杆升降机

名称:SWL蜗轮丝杆升降机

详细信息

概述:

SWL系列蜗杆丝杆是一种基础升降设备,该产品广泛应用于机械、冶金、化工、医药、建筑、水利、文化等行业,具有起升、下降及借助辅件推进、翻转及多种高、降位置调整等诸多功能。具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性强、使用寿命长等许多特点。可以单台或多台组合使用,能按一定程序准确地控制调整提升或推进的高度,可以用电动或其他动力,也可以手动。有不同的结构型式和装配型式,提升高度按用户的要求定制。


型式、规格及表示方法

◆ 结构型式

1型——丝杆作轴向移动

2型——丝杆作旋转运动、螺母作轴向移动

◆ 装配型式

A型——丝杆(或螺母)向上移动;

B型——丝杆(或螺母)向下移动。

◆ 丝杆头部型式

1型结构型式的丝杆头部分为Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)四种型式。

2型结构型式的丝杆头部分为Ⅰ型(圆柱型)、Ⅲ型(螺纹型)二种型式。

◆ 传动化

普通速比(P)、慢速比(M)

◆ 提升承载能力

2.5, 5, 10, 15, 20, 25, 35(×10kN)七种

◆丝杆的防护

1型结构有基本型、防旋转型(F)和带防护罩型(Z);

2型结构有基本型和带防护罩型(Z)。

升降机的主要性能参数表

型号
SWL2.5
SWL5
SWL10
SWL15
SWL20
SWL25
SWL35
最大起升力(kN)
25
50
100
150
200
250
350
丝杆螺纹尺寸
Tr30×6
Tr40×7
Tr58×12
Tr65×12
Tr90×16
Tr100×20
最大拉力(kN)
25
50
99
166
250
350
蜗轮蜗杆传动化
P
1/6
1/8
3/23
1/8
3/32
3/32
M
1/24
1/24
1/24
1/24
1/32
1/32
蜗轮每转行程(mm)
P
1.0
0.875
1.565
1.56
1.5
1.875
M
0.250
0.292
0.5
0.5
0.5
0.625
拉力负荷时丝杆的最大伸长(mm)
1500
2000
2500
3000
3500
4000
最大压力负荷时的最大提升高度(mm)
丝杆头部无导向
250
385
500
400
490
850
820
丝杆头部导向
400
770
1000
800
980
1700
1640
满载时蜗杆扭矩(N.m)
P
18
39.5
119
179
240
366
464

M

8.86
19.8
60
90
122
217
253
效率(%)
P
22
23
20.5
19.5
16
18
M
11
11.5
13
12.8
9
11
功率(KW)
P=T×n/9550{T:扭矩(N.m);n:转速(r/min)}
不加行程的重量(Kg)
7.3
16.2
25
36
70.5
87
丝杆每100mm的重量(Kg)
0.45
0.82
1.67
2.15
4.15
5.20
润滑剂
合成钙钠基润滑脂ZGN-1或ZGN-2(-20℃~+100℃)
润滑脂量(Kg)
0.1
0.3
0.5
0.75
1.1
1.9


提升力和提升速度表


型号
提升力(kN)
提升速度m/min(普通)
蜗杆转速r/min
提升速度m/min(慢速)
蜗杆转速r/min
型号
提升力(kN)
提升速度m/min(普通)
蜗杆转速r/min
提升速度m/min(慢速)
蜗杆转速r/min
SWL2.5
25
/
/
0.0125
50
SWL20
200
0.15
100
0.10
200
20
/
/
0.15
600
160
0.15
100
0.15
300
15
/
/
0.188
750
120
0.30
200
0.15
300
10
/
/
0.25
1000
100
0.30
200
0.25
500
5
/
/
0.45
1800
75
0.45
300
0.375
750
SWL5
50
0.044
50
0.0146
50
50
0.75
500
0.50
1000
40
0.264
300
0.175
600
25
1.50
1000
0.90
1800
30
0.264
300
0.219
750
SWL25
250
0.075
50
0.025
50
20
0.526
600
0.292
1000
200
0.15
100
0.10
200
10
0.876
1000
0.525
1800
160
0.15
100
0.15
300
5
1.575
1800
0.525
1800
130
0.30
200
0.15
300
SWL10
100
0.288
200
0.15
300
100
0.45
300
0.25
500
75
0.432
300
0.25
500
75
0.45
300
0.30
600
50
0.432
300
0.375
750
50
0.90
600
0.50
1000
35
0.864
600
0.90
1800
SWL35
350
0.094
50
0.0313
50
20
1.44
1000
0.90
1800
300
0.104
100
0.12
200
10
2.592
1800
0.90
1800
250
0.208
100
0.188
300
SWL15
150
0.072
50
0.025
50
200
0.416
200
0.188
300
100
0.288
200
0.15
300
150
0.624
300
0.313
500
80
0.288
200
0.25
500
100
0.624
300
0.47
750
60
0.432
300
0.30
600
50
1.248
600
0.626
1000
40
0.720
500
0.50
1000
/
/
/
/
/
20
1.44
1000
0.90
1800
/
/
/
/
/
10
2.592
1800
0.90
1800
/
/
/
/
/

注:表中参数是在环境温度20℃,工作持续率每小时20%或每分钟40%情况下得出的;当转速超过表中数值时,提升元件会因过热而出现早期磨损,使用时,应严加注意。 升降机的选型说明

    根据丝杆行程和提升负荷查图1~图4,找出所需升降机的型号,再查提升力和提升速度表,校核提升速度是否满足要求。

例:已知提升负荷为F=20KN,丝杆行程=400mm,提升速度V=0.65m/min,试求所需的升降机。

    根据F=20KN,丝杆行程=400mm查图2,选择SWL5升降机。再查提升力和提升速度表核对SWL5升降机在25KN负荷下只允许0.526m/min的速度,只有重选大型号的升降机,再查提升力和提升速度表得知SWL10在20KN负荷下允许提升速度为1.44m/min而满足要求。

说明

◆1) 当压力负荷减小时,提升高度可随之增大(两者具体关系详见图2~图4);

◆2) 在提升不同的负荷时,所允许的扭矩、功率、转速也不同,且不同工作持续率的最大功率也不同;

◆3) 1型结构采用油脂润滑,随着温度的升高应及时补充润滑剂;

◆4) 表中的效率为用油脂润滑条件下的参数;

◆5) 工作期间应及时更换润滑剂;

◆6) 工作环境温度:-20℃~+80℃;

◆7) 在静止状态一般可以自锁。
